Це важливий момент, з нього й почнемо. Автоматичний вимикач (далі — «автомат») стоїть на сторожі провідника та лінії, щоб не перегрілись і не згоріли. Бойлер, плита, роутер — вони не «захищені» автоматом від своєї поломки. Автомат відсікає аварійний струм, щоб кабель не постраждав. Так працює логіка щита: спочатку підбираємо кабель, а під нього — автомат, а не навпаки. Трошки не по-академічному звучить, зате по-людськи.-1200x900.webp)
Щоб не розчинитися в каталогах, тримайте короткий чек-ліст:
- Номінал (In) — 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А тощо. Це робочий струм, при якому автомат не відключиться в нормальному режимі.
- Характеристика спрацювання (крива) B/C/D — як швидко автомат «ловить» пускові струми.

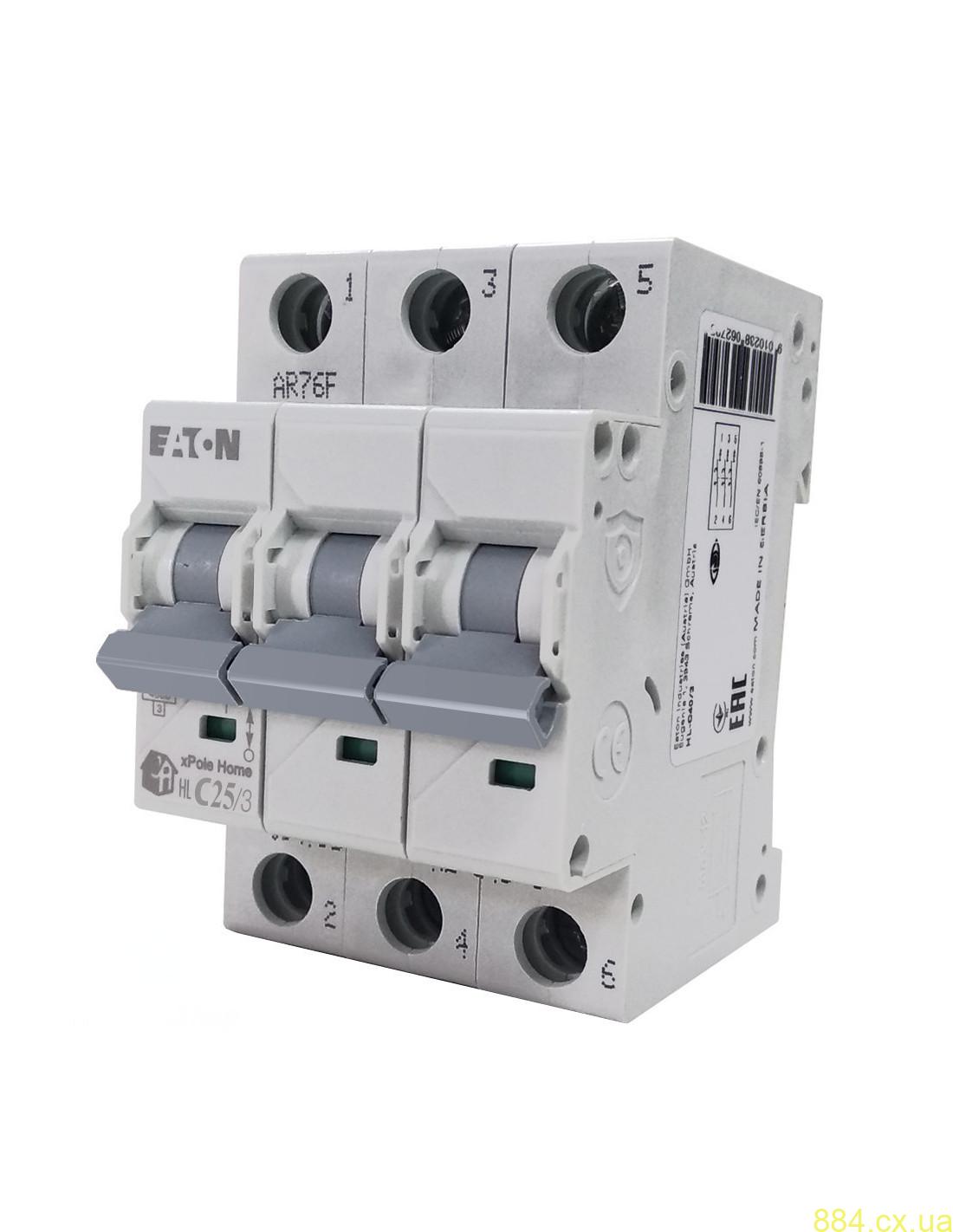

- Кількість полюсів — 1P, 1P+N, 2P (однофаз), 3P, 3P+N/4P (трифаз).
- Відсічна здатність (Icu або Icn) — максимальний струм КЗ, який автомат здатний безпечно відключити (4.5 кА, 6 кА, 10 кА, інколи 15 кА і більше).
- Додатково: Ue (робоча напруга), Ics (здатність на повторне включення після КЗ), категорія приєднання.
«Автоматичний вимикач: як вибрати номінал і характеристику B/C/D»
Чому B/C/D взагалі існують
При вмиканні деякі навантаження «ривком» тягнуть струм вище номіналу — секунди й долі секунди. Якщо автомат надто «чутливий», він буде ложно вибивати. Якщо «загартований» — пропустить некоректно довгий перевантажувальний режим.
Коротка таблиця кривих та миттєвого відсікання:
| Крива | Миттєве відключення (×In) | Типові кола |
|---|---|---|
| B | ≈ 3–5× In | Освітлення, побут без великих пусків |
| C | ≈ 5–10× In | Розетки, змішані групи, невеликі двигуни |
| D | ≈ 10–20× In | Двигуни, компресори, зварювання, важкі пуски |
Чим правіше літера в абетці — тим «терплячіший» автомат до коротких пускових стрибків.
Вибір за навантаженням і типом мережі (1-/3-ф), пускові струми
Найпростіше правило: In автомата ≥ робочий струм лінії, але ≤ допустимий струм кабелю з урахуванням способу прокладання й температури.
Орієнтири по пусках (спрощено, але по життю):
- LED-освітлення з драйверами: 1,5–3× In (коротко).
- Комп’ютерні БЖ/імпульсні: 3–6× In.
- Двигуни, компресори кондиціонерів: 4–8× In (залежить від типу).
- Зварювання, трансформаторні пуски: 8–15× In.
Звідси й вибір: для розеткових груп часто C, для освітлення — B, для «моторів» — D. Не догма, але стартова точка.
Селективність і «зв’язка» з кабелем
Селективність — це коли при аварії «відлітає» найближчий до проблеми автомат, а не весь під’їзд і не півцеху. Досягається:
- Каскадом номіналів (нижчий In на відгалуженні, вищий — на вводі).
- Різними характеристиками кривих і/або час-затримками (на вводі — «повільніший» апарат).
- Достатньою Icu у кожної сходинки щита.
Про «зв’язку з кабелем»:
- Спочатку підбираємо переріз по струму, довжині, способу прокладання (у повітрі, у трубі, в стіні, у землі).
- Після цього беремо In автомата ≤ допустимий струм для обраного перерізу.
- На вводі і в «важких» точках перевіряємо очікуваний струм КЗ і підбираємо Icu/Icn не нижче. Для квартир сьогодні часто достатньо 6 кА, у сучасних щитах і приватних будинках з потужними лініями — інколи 10 кА доречніше. На виробництві — 10–15 кА і вище.
Побут vs промисловість — чим реально відрізняється
- Побут: один-два рівні захисту, автоматичні вимикачі модульного типу, типові In 10–32 А, короткі лінії, невисокі струми КЗ. Часто 1P+N/2P для однофази, RCD/дифавтомати на 30 мА по групах.
- Промисловість: довгі траси, великі струми КЗ, потужні двигуни. Тут уже 4P на вводах, селективні пристрої, високі Icu, координування з пускачами/частотниками, контроль робочої температури, дерейтинг у шафах.
«6 найчастіших помилок підбору автомататичного вимикача»
- Завищений номінал «щоб точно не вибивало». Наслідок — кабель гріється, ізоляція старіє, пожежний ризик.
- Неправильна крива. Поставили B на кондиціонер — ловите «вибивання» при пусках.
- Занизька відсічна здатність (Icu). На точці з високим КЗ автомат може не впоратися, і це вже небезпечно.
- Невірна кількість полюсів. В однофазі інколи залишають тільки L на 1P, де логічніше 1P+N або 2P для повного відключення лінії.
- Відсутність селективності. Один номінал усюди — і при аварії падає півщитка.
- Ігнорування способу прокладання. Кабель у теплоізоляції не тягне той же струм, що «на повітрі». А автомат уже підібрали «впритик».
Приклади підбору (спрощено, для розуміння логіки)
Увага: це типові сценарії. Реальний підбір — після перевірки перерізу, довжини лінії, падіння напруги та струмів КЗ.
1) Електрична плита / варильна поверхня (однофаза)
- Потужність: 6,0–7,2 кВт → струм ≈ 27–33 А.
- Кабель: мідь 3×6 мм² (у стіні/штробі зазвичай вистачає).
- Автомат: C32 А, 1P+N або 2P, Icu 6–10 кА.
- RCD/диф: 30 мА (окрема група), зазвичай тип A.
2) Кондиціонер 2,5–3,5 кВт (компресор)
- Робочий струм 4–7 А, пуски 4–8× коротко.
- Кабель: мідь 3×2,5 мм².
- Автомат: C16 А (іноді D10/D13 для важких пусків, але C16 — найчастіше ОК).
- RCD/диф: 30 мА, тип A. Окрема лінія — бажано.
3) Розеткова група кімнати
- Навантаження змішане, пуски помірні.
- Кабель: мідь 3×2,5 мм².
- Автомат: B16 А або C16 А. Якщо багато електроніки/ІБП — C зазвичай спокійніший до коротких піків.
- RCD/диф: 30 мА, тип A; селективність з вводом.
Міні-«схема» щита (словесно)
- Ввідний автомат (наприклад, 2P 40 А, Icu 6–10 кА).
- Пожежний RCD/ВДТ (100–300 мА, селективний S — за потреби).
- Групові RCD/дифавтомати 30 мА по напрямках: кухня, санвузол, розетки, освітлення, кондиціонер.
- На кожній групі — свій автомат з правильною кривою та In.
- Номінали сходинкою вниз, щоб працювала селективність.
Швидка таблиця «B/C/D vs пуски»
| Навантаження | Рекомендована крива* | Коментар |
|---|---|---|
| Освітлення (LED) | B або C | Через драйвери інколи краще C |
| Розеткова група | C (або B) | C менш нервовий до піків БЖ |
| Дрібні двигуни, насоси | C | Якщо «важкий старт» — D |
| Зварювання, компресори | D | Високий імпульсний струм |
| * Остаточно — після вимірів і паспорта приладу. |
FAQ — відповідаємо коротко і по суті
Чи ставити 16 А чи 20 А на розетки?
Класика — 16 А з міддю 2,5 мм². 20 А у побуті зустрічається рідко й тільки коли вся арматура (розетки, вилка, лінія) це коректно витримують. Частіше це вже окремі силові точки.
B чи C для дому?
Якщо чисте освітлення — B ок. Для розеткових і змішаних груп C частіше спокійніше до коротких піків (імпульсні БЖ, пилососи).
Коли потрібен 3-полюсний у побуті?
Якщо у вас трифазне підключення (наприклад, плита на 400 В) або треба одночасно відключати всі фази. На однофазі — 1P+N або 2P достатньо.
Яку Icu вибрати для квартири?
Зазвичай 6 кА вистачає. У нових будинках, де потужний ввод і короткі стояки — 10 кА не завадить. На виробництві дивимося розрахунки КЗ.
Автомат vs дифавтомат vs RCD?
- Автомат (MCB) — від перевантаження та короткого замикання.
- RCD/ВДТ — від витоків струму (ураження/пожежа), але не від КЗ.
- Дифавтомат (RCBO) — поєднує обидві функції, економить місце в щиті.
Чи можна ставити «побільше, щоб не вибивало»?
Ні. Спочатку підбираємо кабель. Автомат — під кабель. Інакше ми захищаємо «ніщо».
Короткий алгоритм вибору (бережемо нерви)
- Описуємо навантаження та його пуски.
- Вибираємо переріз кабелю по струму, довжині, способу прокладання.
- Підбираємо In автомата ≤ допустимого струму кабелю.
- Виставляємо криву (B/C/D) під пуски.
- Перевіряємо Icu під очікуваний струм КЗ у точці.
- Будуємо селективність «від груп до вводу».
- Додаємо RCD/дифи там, де потрібно (кухня, ванна, розетки — 30 мА).
На що ще звернути увагу
- Температура й дерейтинг. У щільно набитих щитах реальний струм витримки падає — це нормальна фізика.
- Сумісність з шиною/DIN і габарит. Модульні 18 мм — стандарт, але перевіряйте кліпсу, кришку щита, місце під дугогасильну камеру.
- Маркування ліній. Підписані автомати — це збережені вихідні та дружба з електриком.
- Сервіс і бренд. Не про логотипи мова, а про паспортні криві та реальну Icu.
Висновок простими словами
Автомат — не «чарівна пігулка», а правильно підібраний запобіжник для вашої лінії. Підбираємо не на око: дивимось кабель, пуски, Icu, селективність. І тоді все працює тихо й без «сюрпризів». Десь речення вийшло кривувате — зате сенс прямий.
